Crear una animación o efecto tela en 3D Studio Max. Cloth Simulation

Seguramente alguna vez os habéis preguntado Como crear una animación con tela mediante Cloth en 3D Studio Max. Por ejemplo cuando queremos simular la caída de una tela o mantel sobre una mesa. A priori podemos pensar si ese mantel se ha modelado a mano con todos sus pliegues o se puede hacer mediante algun proceso en 3D Studio Max. En efecto existe la forma de realizar este proceso en poco tiempo y a continuación vamos a explicarlo paso a paso.

Cómo realizar un efecto tela en 3D Studio Max

Paso 1

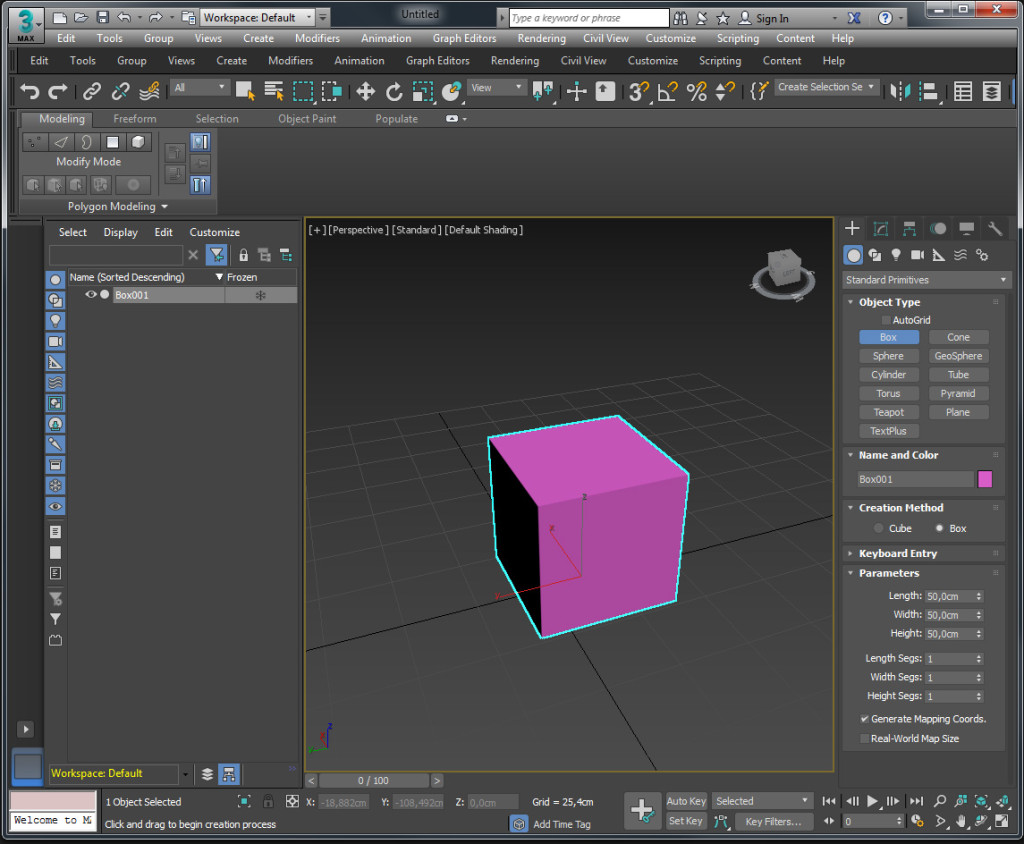

Creamos un proyecto nuevo en 3D Studio Max y  creamos un box con las medidas que deseemos. Por ejemplo podemos utilizar 50 cm en los campos Lenght / Width /Height. Este box va a ser la superficie sobre la que vamos a dejar caer la tela o mantel.

Paso 2

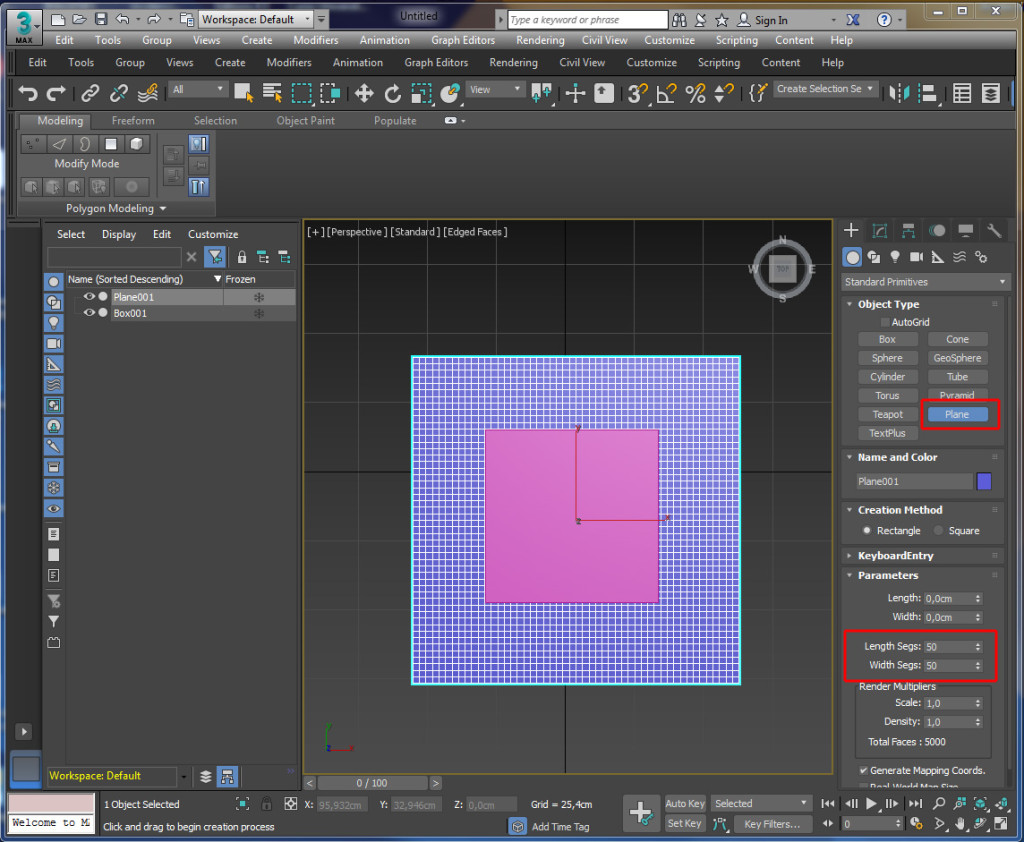

Ahora nos situamos sobre la vista TOP y creamos un plano mediante la opción Plane lo suficientemente grande para que cubra el box creado anteriormente.  Una vez creado dividimos el plano en 50 segmentos. Para ello en la pestaña Parameters introducimos el valor 50 en Lenght Segs y de nuevo 50 en Width Segs. Para visualizar las subdivisiones podemos hacer clic en la tecla  de nuestro teclado.

Paso 3

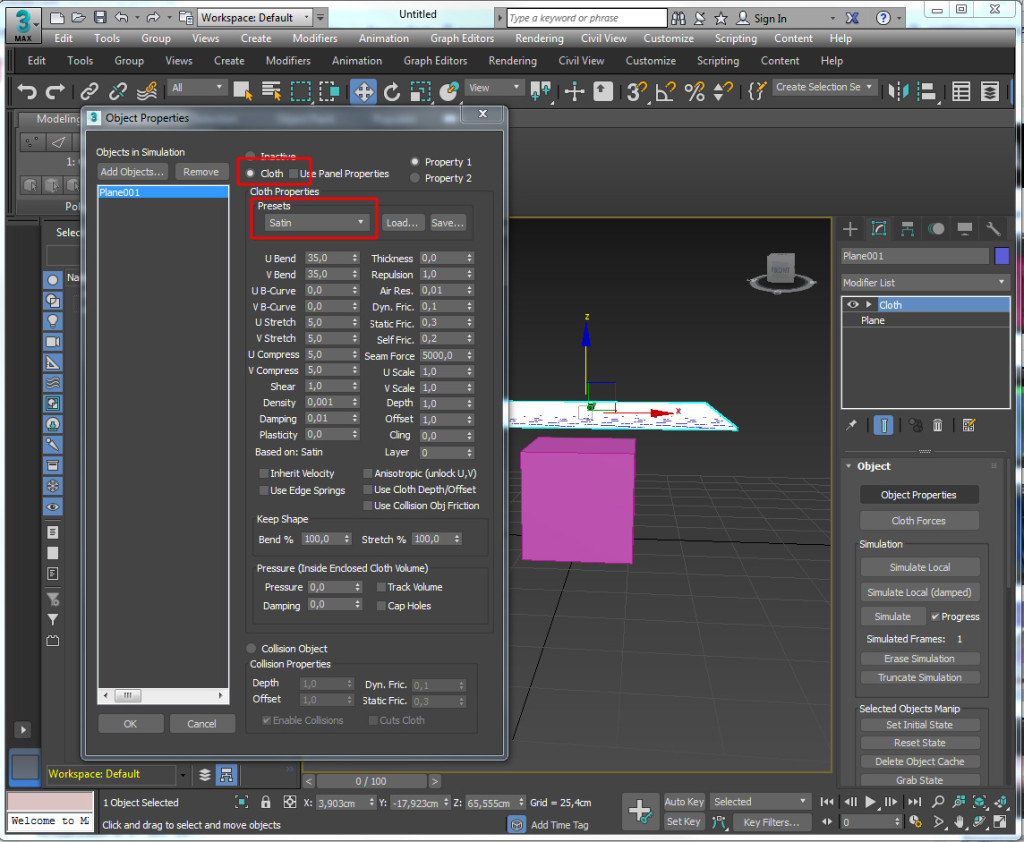

Una vez que tenemos el plano y el cubo creado volvemos sobre la vista perspectiva para visualizar ambos elementos. Seguidamente seleccionamos solo el plano y en la pestaña Modify buscamos el modificador Cloth para aplicarlo. Ahora hacemos clic sobre Object Properties y en la ventana nueva que aparece hacemos clic para activar la opción Cloth y el desplegable Presets seleccionamos Satin.

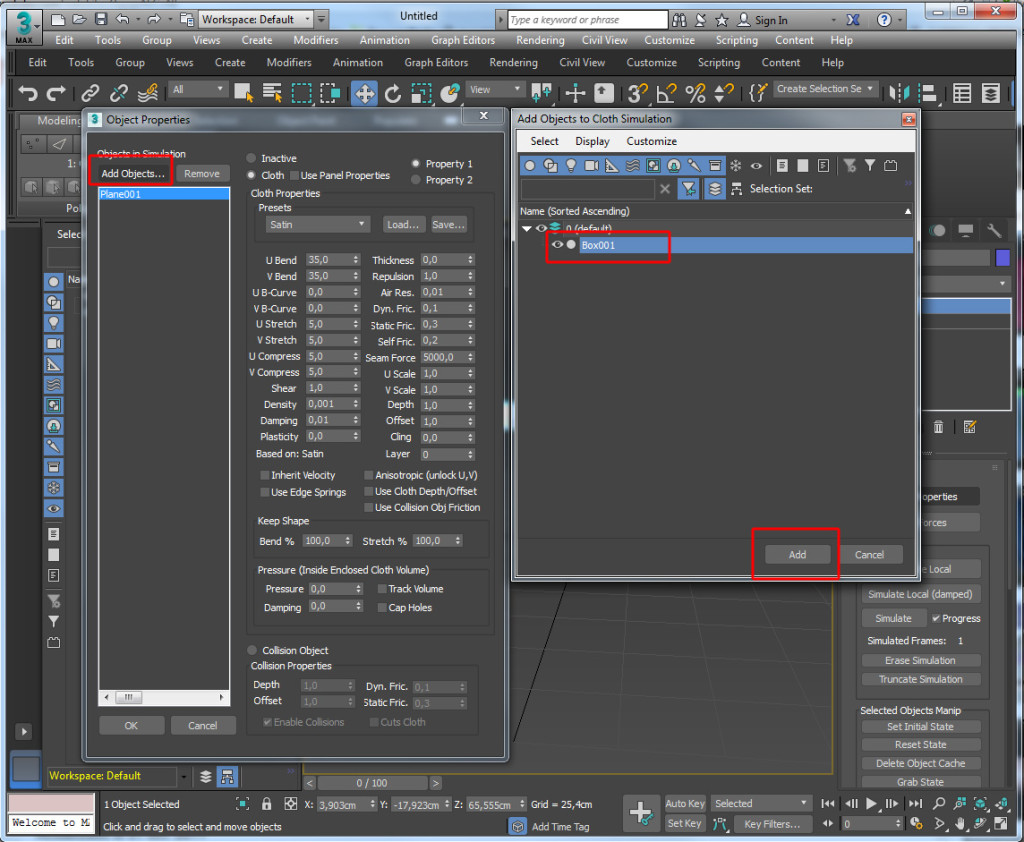

Seleccionados estos parámetros vamos a hacer clic en el botón Add Objects y añadimos el box creado al inicio seleccionándolo y haciendo clic en el botón Add.

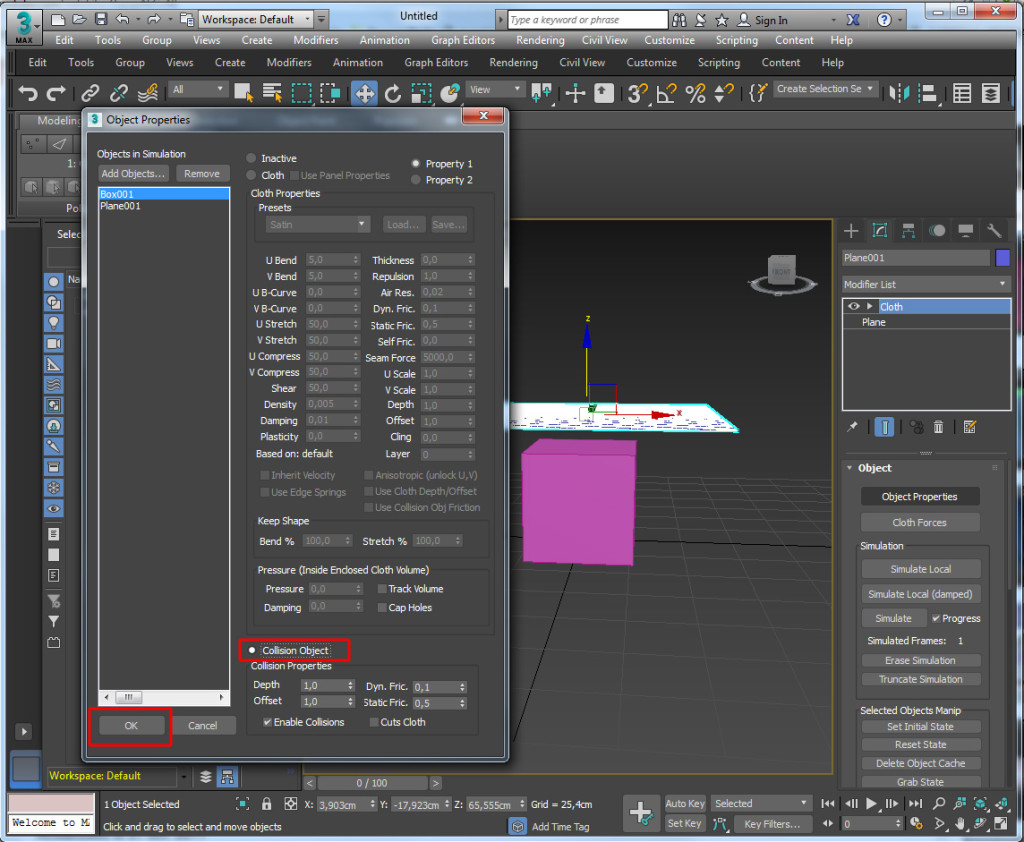

Ahora ya disponemos de los dos elementos y el siguiente paso es seleccionar en el listado el box creado y activamos la opción Colision Object y hacemos clic en OK para terminar.

Paso 4

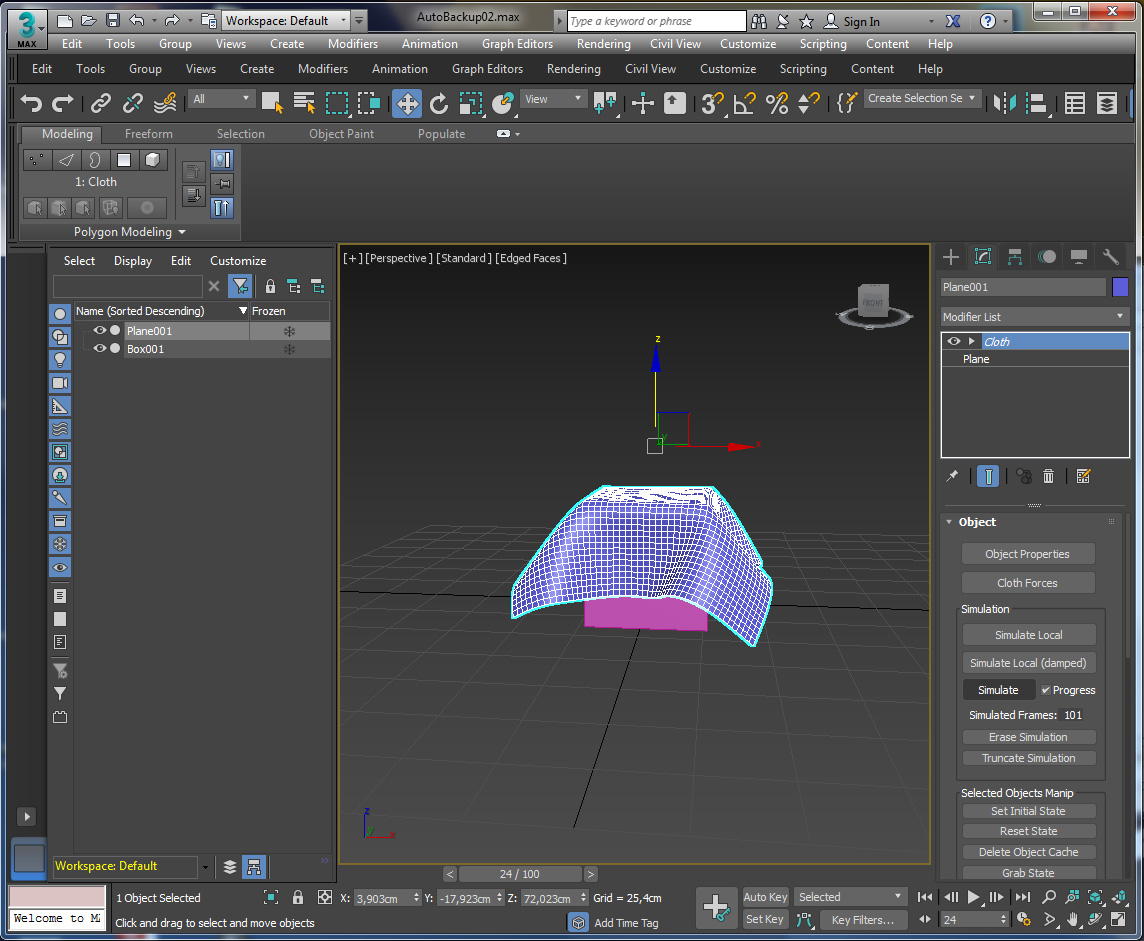

El último punto consiste en hacer clic sobre el botón Simulate y esperar unos segundos hasta que finalice la simulación. Después podemos dirigimos a la barra de tiempo inferior para moverla hacia adelante y ver el resultado que hemos obtenido.

Ahora es vuestro turno. Si os surgen dudas estoy para ayudaros y recordad que todo el mundo puede diseñar en 3D.
