¿Qué es un telerruptor y para qué sirve?

Son muchas las consultas de alumnos y de lectores de entradas relacionadas con relés y contactores; cuya solución pasa por instalar un telerruptor, ya que plantean dudas sobre relés en máquinas, automatizaciones o instalaciones que requieren que este relé o contactor funcione durante mucho tiempo seguido y, por tanto, con la bonina energizada largos periodos. Es por esto que en este artículo vamos a presentar el telerruptor.

¿Qué es un telerruptor?

El telerruptor es un relé autoenclavado, es decir que solo necesita un impulso eléctrico inicial para activarse y recuerda este estado (de forma mecánica y, consecuentemente, sin tener que energizar la bobina) hasta el próximo impulso eléctrico que hace que se desenclave.

Los telerruptores también se conocen por los nombres de relé a impulso, relé con autoenclavamiento o relé biestable. La designación de biestable define su funcionamiento rápidamente, ya que un relé normal que necesita tensión en la bobina para mantener su estado es un relé monoestable, es decir estable en un estado. Mientras que un biestable es estable en dos estados porque solo necesita aporte energético para cambiar de estado.

¿Para qué sirve un telerruptor?

Para entender el funcionamiento, vamos a pensar en una variante de este elemento muy común que podemos encontrar en todas las escaleras de las comunidades: se trata del automático de escalera o también conocido reloj de escalera, ya que es un telerruptor en el que el encendido se produce por los pulsadores de cada planta y el apagado se realiza por temporización ajustable en el propio equipo. Es decir, se trata de un telerruptor temporizado, en el que se puede configurar un apagado automático que se reanude en determinadas circunstancias.

De hecho una de las aplicaciones más habituales del telerruptor es el uso como mecanismo eléctrico que sirva para realizar conmutaciones desde todos los sitios que sea necesario.

Otro posible uso del telerruptor, como ya hemos apuntado anteriormente, es para liberar a contactores o relés monoestables cuyas bobinas estén continuamente energizadas en el caso de que el tiempo de funcionamiento entre activación y desactivación sea muy elevado.

Por tanto, también se instalan integrados en el circuito de lógica en cuadros de maniobra, ya que registran electromecánicamente (sin energía adicional) la posición de maniobra, incluso en caso de corte de corriente.

Generalmente, se suele utilizar cuando son más de tres sitios desde donde hay que controlar la iluminación.

Ventajas de los telerruptores

  • Instalación más económica y sencilla: La ventaja principal de los telerruptores es que su instalación es más económica y rápida, puesto que los pulsadores son más económicos que los conmutadores, sin tener en cuenta que los telerruptores de escalera pueden ir con la temporización integrada.
  • Menor cableado: Por otro lado, el cableado en conmutadores es más numeroso y la sección de este mayor que la sección del cable de control del telerruptor (menor de 0.5 mm), pues este solo tendrá que soportar la carga relativa a la bobina del relé.
  • Circuito más eficiente: El circuito de potencia ha de inspeccionarse y escogerse adecuadamente en función de la carga que soporte. Pero en vez de seguir el trayecto de idas y vueltas típicas de la instalación tradicional, partirá de los bornes del relé para llegar directamente a la carga.
  • Expandibilidad: Otra ventaja sobre los telerruptores a considerar es que estas instalaciones son más fácilmente expandibles.

La única desventaja de los telerruptores radica en el coste del telerruptor y su vida útil. Pero huelga decir que su elevado coste compensa con las ventajas indicadas anteriormente.

Esquema de un telerruptor

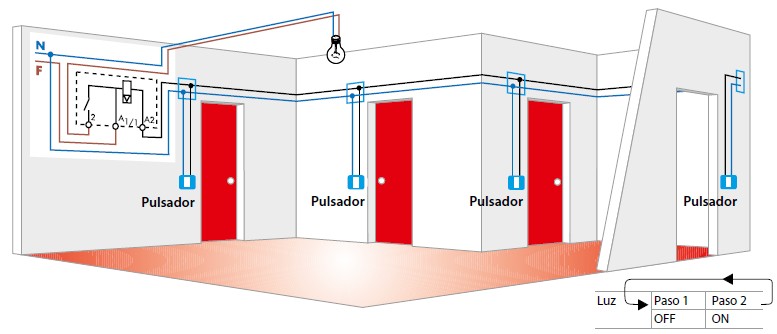

A continuación podemos ver un esquema unifilar de una posible instalación de iluminación desde cuatro puntos de luz.

instalacion-teleruptor-iluminacion

¿Cómo funciona un telerruptor?

El telerruptor básicamente consta de una bobina y de un contacto eléctrico. Cuando a la bobina le llega un pulso de tensión (por ejemplo 230V), el contacto eléctrico cambia de posición ( de abierto pasa a cerrado y si estaba cerrado pasa a abierto). Cuando este contacto eléctrico cambia de posición de inactivo a activo, se le denomina flanco ascendente. Estos pulsos eléctricos necesarios para hacer actuar a la bobina se pueden producir por simples pulsadores (como los existentes en las escaleras) o por otro tipo de sensores cuya salida sea por pulso como finales de carrera de este tipo. Como podemos ver en el anterior esquema, el símbolo eléctrico es:

simbolo-teleruptor-inesem

Para entender el funcionamiento de un telerruptor, vamos a pensar en el funcionamiento de un bolígrafo, en este la punta sale o se esconde en función presionando en el pulsador existente en el otro extremo del bolígrafo, de esta manera si la punta está sacada y presionamos esta se esconde y viceversa. En el telerruptor este accionamiento se lleva por medio del electroimán (bobina), el cual cuando recibe tensión hace activar un mecanismo similar al del bolígrafo, solo que en vez de sacar o esconder la punta del bolígrafo este movimiento se aprovecha para abrir o cerrar el contacto eléctrico; es decir cuando recibe un pulso de tensión la bobina, el contacto eléctrico cambia de estado.

Características eléctricas de un telerruptor

En lo que respecta a las características eléctricas más importantes, al igual que ocurre en los contactores y relés, estás vienen definidas por los siguientes parámetros eléctricos: la tensión de funcionamiento del electroimán, la intensidad máxima soportado por el contacto eléctrico y el número de contactos abiertos y cerrados.
La señal de control a aplicar al circuito de mando pueden ser de una gama de tensiones diferentes de aquellas de red, sea en CA como en CC ( 12...24 V AC/DC o 110...230 V AC (50/60Hz). A continuación podemos ver una tabla de las propiedades de uno de ellos:
Referencia TE 043 154 TE 043 157 TE 043 204 TE 043 207 TE 043 254 TE 043 257
Tensión de alimentación 24V~ 230V~ 24V~ 230V~ 24V~ 230V~
Contacto inversor unipolar interruptor bipolar inversor bipolar
Bornas con tornillos imperdibles, protegidos, agujeros de Ø3,6mm que permiten conectar conductores de hasta 6mm2
Intensidad nominal según norma EN60669-2-2 10A 250V
Consumo de la bobina 6,5VA en funcionamiento/ 8VA en la pulsación
Duración mínima de la pulsación con tensión nominal: 0,05seg / con 90% tensión nominal: 0,2seg
Intervalo mínimo entre pulsaciones 0,1seg
Vida mecánica > 5 millones de maniobras completas (10 millones de pulsaciones)
Vida eléctrica con carga máxima: > 300.000 maniobras (600.000 pulsaciones)
Poder de corte Fluorescencia no compensada cos fi=0,5: 1.300VA
Fluorescencia compensada cos fi=0,9: Montaje duo (condensadores en serie) 2.000VA                    Montaje mono (condensadores en paralelo) 300VA
Incandescencia o lámparas halógenas (40W a 200W) 2.000VA
Accesorio AC TE 002 clips de fijación en carril DIN 46 277

Consideraciones importantes en la instalación de telerruptores y detección de averías

Si la carga de iluminación está compuesta por lámparas halógenas de muy bajo voltaje alimentadas a través de transformadores electromagnéticos o electrónicos, es aconsejable mirar las especificaciones técnicas del telerruptor a instalar en este sentido.

Por otro lado, es necesario garantizar una ventilación adecuada del equipo dejándole espacio, por ejemplo 5 mm en ambos lados, con otros componentes que le puedan transmitir calor o dejen disipar el suyo.

Una avería muy común, a parte de la del propio telerruptor que deje de funcionar por problemas en la bobina o suciedad de los contactos, es cuando un pulsador se queda pulsado constantemente. Al ocurrir esto este energiza sin descanso a la bobina del telerruptor, por lo que los demás pulsadores dejan de responder.

Como hemos podido comprobar, el telerruptor es un elemento que puede simplificar nuestras instalaciones además de evitar posibles problemas por tiempos de funcionamiento prolongados en relés y contactores monoestables.

Categorizado en: Gestión Integrada

Solicita información




    Información básica sobre Protección de Datos. Haz clic aquí

    Acepto el tratamiento de mis datos con la finalidad prevista en la información básica

    ¿Quieres más artículos de Gestión Integrada ?

    Selecciona la categoría que más te interese

      Comentarios

    1. Ángel dice:

      Interesante.
      ¿Qué puede hacer que un telerruptor nuevo conectado a un pulsador tenga la bobina energizada continuamente?, ¿debo sospechar del pulsador?

    2. Quiro un curso dice:

      ¡Manda huevos!
      Un pulsador alimentado por neutro y fase; el corto está asegurado. Ya pueden llevar un foco.
      ¡BARBARIDAD!

    3. sergio nieto dice:

      Buenas tardes, a que se debe que de pronto en temporizador de escalera , una vez que se apaga, tengo que esperar aproximadamente 3 minutos para poder volver a encenderlo, si lo hago antes, no enciende las luces .
