Trucos del Autocad. ¿Sabes inventariar de forma automática?

Hoy vamos a cuentarte otros trucos del autocad. Autocad tiene una herramienta bastante desconocida, pero útil como ella sola. Se trata del “Asistente de extracción de datos” el cual nos guiará para extraer todo tipo de datos sobre nuestro dibujo, algunos útiles y otros no, pero que se pueden seleccionar. Entre los datos que usualmente se extraen están las unidades de los bloques que existen en nuestro dibujo en Autocad. Esta potente opción vale tanto para versiones 2013 como para anteriores. En este post intentaremos presentar esta herramienta. El acceso al asistente se puede realizar mediante los comandos DATAEXTRACTION o EATTEXT. Como no, también están accesibles a través de clik del ratón accediendo por: Annotate (anotación)→Tables (Tablas)→Extract Data Imagina que tienes por ejemplo un plano de una planta de un edificio en el que se define por ejemplo las instalaciones de iluminación o un plano en el que están desglosados los componentes de un motor. ¿Cómo realizarías el inventario del número y tipos de luminarias existentes en la planta del edificio o el número y tipos de tornillos utilizados en el motor? Una forma utilizada cuando no existían los ordenadores, es contándolas una a una y otra mucho más rápida y segura es con el Asistente de extracción de datos que nos brinda Autocad. Hay que tener cuidado con los objetos que queremos contabilizar ( luminarias, tornillos) ya que tienen que estar definidos como bloques. El asistente de extracción de datos proporciona instrucciones paso a paso para extraer información de objetos, bloques y atributos, incluida la información del dibujo actual o de un conjunto de dibujos. Exporta información de propiedades de objetos, atributos de bloques y dibujos a una tabla de extracción de datos o incluso a un archivo externo pudiendo especificar un vínculo de datos a una hoja de cálculo de Excel.

Trucos del Autocad. Inventariar de forma automática, paso por paso

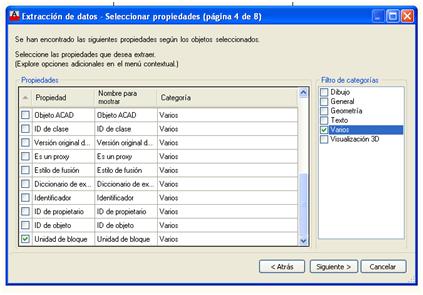

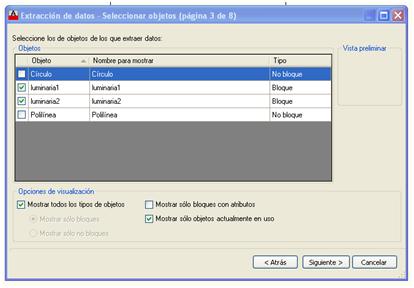

La explicación que voy a hacer a continuación es para que al mismo tiempo que la lees, sigas los pasos en tu Autocad con un determinado dibujo, que previamente hayas abierto y que claro está tenga algunos bloques. Una vez que se accede al asistente de extracción de datos, por cualquiera de las opciones indicadas al principio, aparecen varias pantallas. Para una práctica sencilla del asistente indica siguiente e introduce el nombre y ubicación del archivo hasta que llegues a la pantalla 3 de 8. En esta pantalla indica los elementos o bloques que quieres inventariar. Como podrás ver son muchos los datos a extraer, en nuestro caso para extraer el número de luminarias seleccionamos unidad de bloque situado en el filtro Varios. Tenga cuidado ya que por defecto todos los atributos están seleccionados (incluyendo algunos que usted no desea), por lo que hay que marcar solo los que desea extraer. Pulsamos en siguiente hasta llegar a la página 6 de 8 en la que si queremos que los datos se extraigan a un archivo externo Excel hay que indicárselo pulsando en el botón con puntos suspensivos (….), finalmente se llega a la página 8 de 8 en donde damos a finalizar. Ya tenemos la extracción en la hoja Excel situada en el directorio indicado. Útil verdad!!!!! Recuerda!!!. La mejor forma de aprender un software es practicando.
